hướng dẫn sử dụng phần mềm seetcam cắt plasma cnc

nndlsvn2021 775 Views 2 min read

Phần mềm SheetCam là một công cụ phổ biến trong việc chuyển đổi bản vẽ thiết kế sang mã G-Code để điều khiển máy cắt CNC Plasma. Dưới đây là hướng dẫn cơ bản về cách cài đặt và sử dụng phần mềm này:

1. Cài đặt phần mềm SheetCam:

  • Bước 1: Tải phần mềm từ link https://drive.google.com.
  • Bước 2: Ngắt kết nối Internet và chạy tệp cài đặt vừa tải về.
  • Bước 3: Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.

2. Cấu hình ban đầu:

  • Chọn ngôn ngữ: Khi khởi động lần đầu, chọn ngôn ngữ Tiếng Anh để dễ dàng thao tác.
  • Thiết lập đơn vị đo lường: Chọn hệ đơn vị là “mm” cho độ dài và “mm/min” cho tốc độ cắt.
  • Chọn Post Processor: Lựa chọn Post Processor phù hợp với bộ điều khiển CNC của máy bạn. Ví dụ, nếu sử dụng bộ điều khiển Mach3, chọn “Mach3” trong danh sách.

3. Thiết lập phôi và thông số cắt:

  • Kích thước phôi: Vào mục “Options” > “Job Options” và nhập chiều rộng, chiều dài của phôi cắt.
  • Độ dày vật liệu: Nhập độ dày của vật liệu tại mục “Thickness of material”.
  • Rapid clearance: Thiết lập giá trị này lớn hơn “Cut Height” để tránh cảnh báo khi xuất mã G-Code.

4. Khai báo công cụ cắt (Tool):

  • Tạo công cụ mới: Vào “Tools” > “New jet cutting tool”.
  • Thông số công cụ:
    • Kerf width: Nhập kích thước khe hở cắt theo đường kính lỗ bép cắt.
    • Feed Rate: Tốc độ cắt mong muốn (mm/phút).
    • Pierce delay: Thời gian chờ để tia Plasma xuyên thủng vật liệu khi bắt đầu cắt.
    • Pierce height: Độ cao đánh lửa.
    • Cut height: Độ cao trong quá trình cắt.

5. Nhập bản vẽ và thiết lập đường cắt:

  • Nhập bản vẽ: Vào “File” > “Import drawing” và chọn tệp DXF cần cắt.
  • Tạo đường cắt: Vào “Operations” > “Create a new jet cutting operation”.
  • Thiết lập đường cắt:
    • Contour method: Chọn “Outside Offset” nếu cắt bên ngoài đường viền, “Inside Offset” nếu cắt bên trong.
    • Layer: Chọn lớp (layer) cần cắt.
    • Tool: Chọn công cụ cắt đã tạo ở bước trước.
    • Feed rate: Xác định tốc độ cắt.
    • Lead in/Lead out: Thiết lập kiểu dẫn vào/dẫn ra cho đường cắt.

6. Tạo mã G-Code:

  • Sau khi thiết lập xong, nhấn vào biểu tượng chữ “P” trên thanh công cụ để tạo mã G-Code.

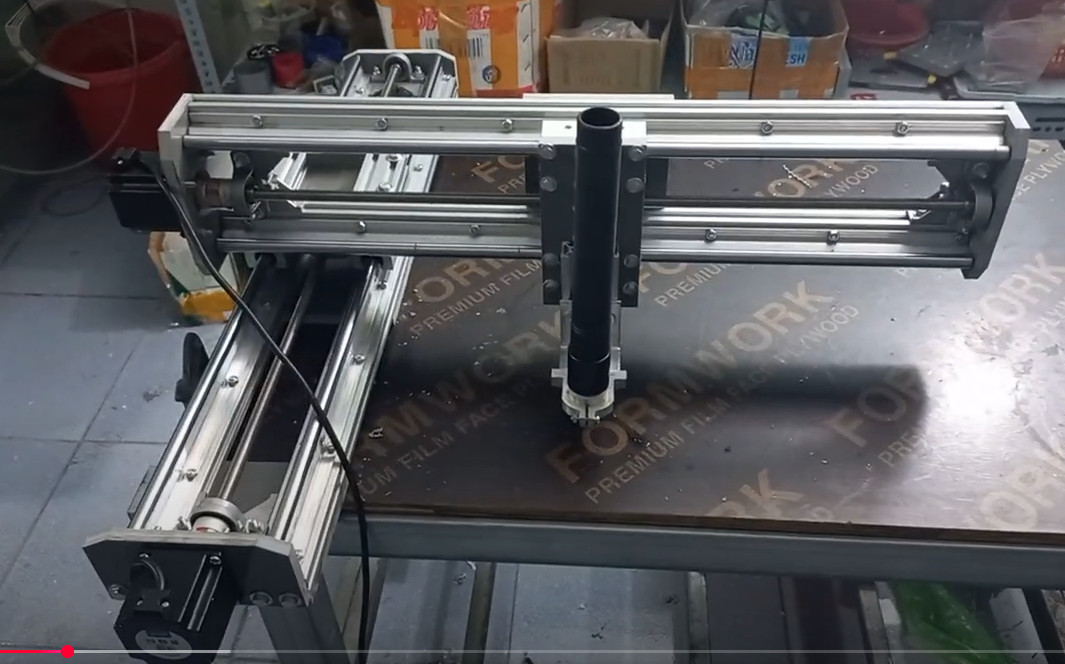

Để có hướng dẫn chi tiết hơn, bạn có thể tham khảo video sau:

Hy vọng hướng dẫn này sẽ giúp bạn sử dụng phần mềm SheetCam hiệu quả cho máy cắt CNC Plasma của mình.
