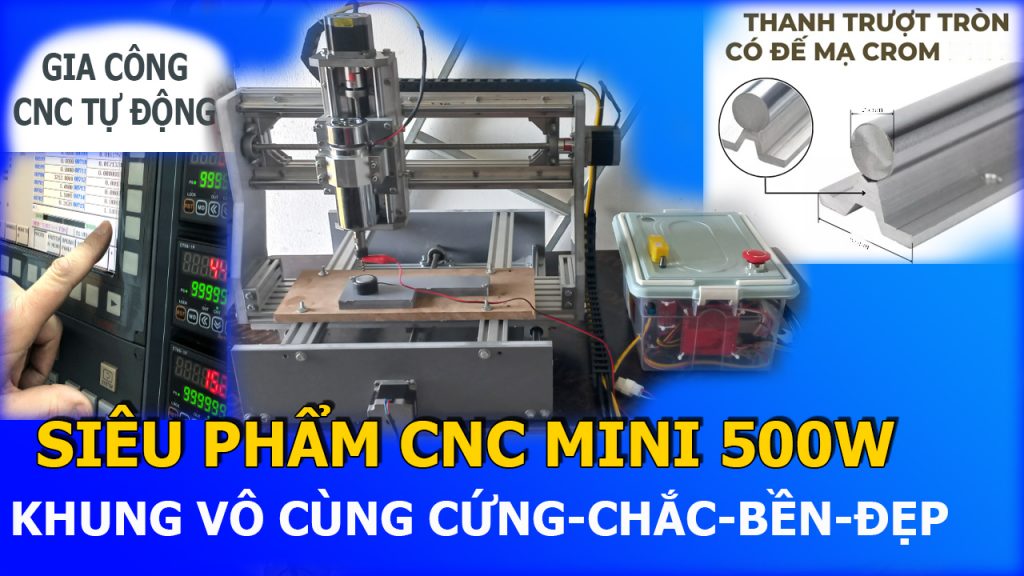

cấu tạo của máy cnc mini 3 trục

Máy CNC mini 3 trục thường được sử dụng cho các công việc gia công nhỏ như cắt, khắc, và khoan trên các vật liệu như gỗ, nhựa, và kim loại nhẹ. Cấu tạo cơ bản của máy CNC mini 3 trục bao gồm các thành phần sau:

1. Khung máy (Frame)

  • Chất liệu: Thường làm từ nhôm hoặc thép để đảm bảo độ cứng và ổn định.
  • Cấu trúc: Gồm các thanh ngang và dọc tạo nên khung cơ bản của máy, giúp giữ vững và hỗ trợ các bộ phận khác.

2. Trục X, Y, và Z

  • Trục X: Di chuyển theo chiều ngang (trái – phải).
  • Trục Y: Di chuyển theo chiều dọc (trước – sau).
  • Trục Z: Di chuyển theo chiều lên – xuống.
  • Hệ thống dẫn hướng: Sử dụng thanh trượt hoặc đường ray dẫn hướng để đảm bảo chuyển động mượt mà và chính xác.
  • Trục vít me bi (Ball screw) hoặc trục vít me thường (Lead screw): Sử dụng để truyền động cho các trục X, Y, Z.

3. Động cơ bước (Stepper Motors) hoặc Servo Motors

  • Động cơ bước: Thường được sử dụng do giá thành thấp và dễ điều khiển.
  • Servo Motors: Được sử dụng khi yêu cầu độ chính xác cao hơn và khả năng phản hồi tốt.

4. Bộ điều khiển (Controller)

  • Bo mạch điều khiển (Controller Board): Thường là Arduino, GRBL Shield, hoặc các loại bo mạch điều khiển chuyên dụng khác.
  • Driver động cơ (Motor Drivers): Điều khiển và cấp nguồn cho động cơ bước hoặc servo motors.
  • Nguồn điện (Power Supply): Cung cấp nguồn điện ổn định cho toàn bộ hệ thống.

5. Trục chính (Spindle)

  • Động cơ trục chính (Spindle Motor): Thường là động cơ DC hoặc AC tốc độ cao.
  • Đầu kẹp (Collet): Giữ chặt dao cắt hoặc mũi khoan.

6. Bàn máy (Bed/Table)

  • Chất liệu: Có thể làm từ nhôm, thép hoặc vật liệu tổng hợp.
  • Tính năng: Có thể có lỗ ren để gắn chặt vật liệu gia công hoặc sử dụng bàn hút chân không.

7. Hệ thống truyền động

  • Dây đai (Belt Drive): Thường được sử dụng trong các máy CNC mini do dễ lắp đặt và bảo dưỡng.
  • Trục vít me (Lead screw/Ball screw): Sử dụng cho độ chính xác cao hơn.

8. Hệ thống làm mát (Cooling System)

  • Quạt làm mát: Làm mát trục chính hoặc các bộ phận khác.
  • Hệ thống phun sương: Làm mát dao cắt khi gia công kim loại.

9. Hệ thống cảm biến (Sensors)

  • Cảm biến giới hạn (Limit switches): Giúp xác định vị trí và giới hạn hành trình của các trục.
  • Cảm biến homing: Để thiết lập vị trí ban đầu của các trục.

10. Phần mềm điều khiển

  • Phần mềm CAM (Computer-Aided Manufacturing): Dùng để tạo mã G-Code từ bản vẽ CAD.
  • Phần mềm điều khiển CNC: Như Mach3, GRBL Controller, hoặc phần mềm tùy chỉnh đi kèm với bo mạch điều khiển.

Quy trình hoạt động cơ bản:

  1. Thiết kế: Tạo bản vẽ trên phần mềm CAD.
  2. Lập trình: Sử dụng phần mềm CAM để tạo mã G-Code từ bản vẽ CAD.
  3. Tải mã G-Code: Nạp mã G-Code vào phần mềm điều khiển CNC.
  4. Gia công: Máy CNC thực hiện quá trình cắt, khắc, hoặc khoan theo mã G-Code.

Hy vọng thông tin trên giúp bạn hiểu rõ hơn về cấu tạo của máy CNC mini 3 trục.
