máy gia công gỗ 3d quan trọng nhất là phần linh kiện nào? Máy gia công gỗ 3D có nhiều linh kiện quan trọng

máy gia công gỗ 3d quan trọng nhất là phần linh kiện nào?
  1. Động cơ trục chính (Spindle motor): Đây là phần quan trọng nhất vì nó ảnh hưởng trực tiếp đến tốc độ và sức mạnh cắt của máy. Động cơ này điều khiển dao cắt, và công suất càng lớn thì khả năng gia công các loại gỗ cứng hoặc phức tạp càng cao.
  2. Hệ thống điều khiển (CNC controller): Hệ thống điều khiển giúp vận hành và điều khiển chính xác máy. Đây là “bộ não” của máy, giúp điều chỉnh đường chạy, tốc độ và độ chính xác của các chuyển động cắt.
  3. Ray và thanh trượt (Linear guide and rail system): Phần này giúp đảm bảo máy di chuyển mượt mà và chính xác trên các trục X, Y, Z, ảnh hưởng đến độ chính xác khi gia công các chi tiết phức tạp.
  4. Bàn kẹp (Workholding table): Bàn này giữ vật liệu gỗ cố định trong suốt quá trình gia công. Một bàn kẹp chắc chắn và điều chỉnh linh hoạt giúp đảm bảo vật liệu không bị di chuyển trong quá trình cắt, từ đó nâng cao độ chính xác của sản phẩm.
  5. Dao cắt (Cutting tools): Đây là phần tiếp xúc trực tiếp với gỗ và ảnh hưởng đến chất lượng bề mặt và tốc độ gia công. Các loại dao cắt chất lượng cao sẽ giúp gia công mịn hơn và ít phải hoàn thiện lại sau khi cắt.

Mỗi phần linh kiện đều ảnh hưởng đến khả năng vận hành và chất lượng sản phẩm cuối cùng, nhưng động cơ trục chính và hệ thống điều khiển là những thành phần cốt lõi nhất.

mẫu máy cnc mới nhất năm 2024

máy cnc phay gỗ 3d khổ 1.5 mét cần lưu ý những gì ? có một số điểm quan trọng mà bạn cần lưu ý

máy cnc phay gỗ 3d khổ 1 mét cần lưu ý những gì ?

Khi chọn mua và sử dụng máy CNC phay gỗ 3D khổ 1 mét, có một số điểm quan trọng mà bạn cần lưu ý để đảm bảo hiệu quả gia công và độ bền của máy. Dưới đây là các yếu tố quan trọng cần xem xét:

1. Kích thước và khả năng làm việc của máy

  • Khổ gia công 1 mét: Máy cần có bàn làm việc đủ lớn để chứa các phôi gỗ với kích thước lớn. Đảm bảo rằng hành trình của các trục X, Y, và Z đủ để thực hiện gia công các sản phẩm 3D với chiều cao và chiều sâu mong muốn.
  • Chiều cao hành trình trục Z: Vì bạn gia công 3D, trục Z có vai trò quan trọng trong việc di chuyển lên xuống. Hành trình trục Z cần đủ cao để gia công các chi tiết có độ sâu và khối lượng lớn.

2. Công suất và tốc độ trục chính

  • Công suất trục chính: Đối với gia công 3D trên gỗ, công suất trục chính từ 1.5 kW trở lên sẽ đảm bảo khả năng phay hiệu quả, đặc biệt với các loại gỗ cứng. Máy cần đủ mạnh để phay ở nhiều góc độ và chiều sâu khác nhau.
  • Tốc độ trục chính: Đối với gỗ, tốc độ trục chính cần phải cao để đảm bảo bề mặt gia công mịn và tránh gây cháy gỗ. Tốc độ trục chính từ 12,000 đến 24,000 RPM là thích hợp cho các công việc phay 3D.

3. Hệ thống truyền động và độ chính xác

  • Truyền động trục X, Y và Z: Đối với gia công 3D, độ chính xác chuyển động của các trục là rất quan trọng. Hệ thống vít me bi hoặc thanh răng bánh răng chất lượng cao sẽ đảm bảo độ chính xác cao trong quá trình di chuyển.
  • Độ cứng vững của khung máy: Khung máy cần đủ cứng vững để hạn chế rung lắc trong quá trình gia công, vì rung lắc sẽ làm giảm độ chính xác của chi tiết 3D, đặc biệt khi phay ở tốc độ cao.

4. Dụng cụ cắt và dao phay

  • Lưỡi dao chuyên dụng cho gia công 3D: Chọn các dao phay có đầu tròn (ball-nose) hoặc dao phay chuyên dụng cho việc tạo hình 3D trên gỗ. Dao này sẽ giúp tạo ra các bề mặt mịn và chi tiết phức tạp.
  • Chất liệu dao: Dao làm từ hợp kim hoặc có lớp phủ chống mài mòn sẽ giúp tăng tuổi thọ và độ sắc bén khi làm việc với gỗ, đặc biệt là các loại gỗ cứng.

5. Hệ thống làm mát và bôi trơn

  • Làm mát khí nén hoặc hút bụi: Với gỗ, hệ thống làm mát bằng dung dịch không phải là lựa chọn tốt nhất. Thay vào đó, bạn cần có hệ thống hút bụi hoặc khí nén để loại bỏ mùn cưa và giữ khu vực gia công sạch sẽ.
  • Bôi trơn các bộ phận truyền động: Đảm bảo các bộ phận dẫn động như ray trượt, vít me được bôi trơn định kỳ để duy trì hiệu suất và độ bền.

6. Phần mềm điều khiển và thiết kế

  • Phần mềm CAD/CAM: Gia công 3D đòi hỏi phần mềm điều khiển có khả năng lập trình và tạo các mô hình 3D phức tạp. Các phần mềm phổ biến như VCarve, ArtCAM, Aspire, hoặc Fusion 360 sẽ giúp bạn thiết kế và xuất mã G-Code để điều khiển máy CNC.
  • Điều khiển trục Z và phối hợp trục: Đảm bảo hệ thống điều khiển của máy CNC có thể phối hợp nhịp nhàng giữa các trục X, Y, và Z để tạo ra các chi tiết phức tạp mà không làm hỏng sản phẩm.

7. Độ chính xác và tốc độ gia công

  • Tốc độ gia công và độ mịn: Khi gia công 3D, tốc độ cần phải được điều chỉnh cẩn thận để không làm hỏng chi tiết. Gia công nhanh có thể tiết kiệm thời gian nhưng dễ gây hỏng bề mặt hoặc mất chi tiết phức tạp.
  • Độ chính xác của máy: Máy CNC 3D cần có độ chính xác cao, đặc biệt khi bạn gia công các mô hình phức tạp. Kiểm tra thông số kỹ thuật về độ chính xác của các trục X, Y, Z (thường được đo bằng micron) trước khi mua máy.

8. Hệ thống hút bụi

  • Quản lý phoi gỗ: Gia công 3D tạo ra nhiều phoi và mùn cưa, vì vậy cần có hệ thống hút bụi hiệu quả để đảm bảo khu vực làm việc luôn sạch sẽ. Hút bụi còn giúp bảo vệ máy móc khỏi bụi bẩn, duy trì hiệu suất lâu dài.

9. An toàn khi vận hành

  • Bảo vệ an toàn: Khi vận hành máy CNC, đặc biệt là trong gia công gỗ, cần đeo kính bảo hộ để tránh bụi và phoi bay vào mắt. Tai nghe chống ồn cũng hữu ích vì tiếng ồn từ máy có thể khá lớn.
  • Tắt máy khi không sử dụng: Đảm bảo máy được tắt hoàn toàn khi không sử dụng để tránh sự cố.

10. Bảo dưỡng và bảo trì máy

  • Vệ sinh và kiểm tra máy định kỳ: Vệ sinh máy thường xuyên, đặc biệt là các bộ phận di chuyển như ray trượt, vít me, và động cơ, sẽ giúp máy hoạt động ổn định và chính xác.
  • Bôi trơn các bộ phận chuyển động: Các bộ phận cơ khí cần được bôi trơn định kỳ để tránh hao mòn và giữ cho máy hoạt động trơn tru.

Tóm lại, khi chọn mua và sử dụng máy CNC phay gỗ 3D khổ 1 mét, bạn cần chú ý đến công suất, độ chính xác, hệ thống điều khiển và bảo trì máy để đảm bảo hiệu quả gia công và độ bền của máy.

mẫu máy cnc mới nhất năm 2024

máy cnc gia công nhôm cần lưu ý những gì? Khi lựa chọn và sử dụng máy CNC để gia công nhôm

máy cnc gia công nhôm cần lưu ý những gì?
Khi lựa chọn và sử dụng máy CNC để gia công nhôm, có một số điểm quan trọng mà bạn cần lưu ý để đạt được kết quả tốt nhất và đảm bảo an toàn. Nhôm là một vật liệu tương đối dễ gia công, nhưng nó cũng có những đặc điểm riêng mà bạn cần chú ý.

1. Chọn loại máy CNC phù hợp

  • Công suất máy: Để gia công nhôm hiệu quả, bạn cần một máy CNC có công suất đủ lớn. Máy mini có thể không đủ mạnh để gia công nhôm một cách chính xác và hiệu quả. Máy CNC công nghiệp hoặc máy CNC với công suất trục chính từ 1.5kW trở lên sẽ phù hợp hơn.
  • Độ cứng vững của khung máy: Khung máy cần đủ cứng vững để tránh rung lắc trong quá trình gia công nhôm, vì rung lắc sẽ ảnh hưởng đến độ chính xác và gây hao mòn nhanh các dụng cụ cắt.

2. Lưỡi dao và dụng cụ cắt

  • Chọn dao cắt hợp lý: Nhôm là vật liệu mềm, nhưng rất dễ dính vào lưỡi dao khi gia công. Do đó, bạn cần sử dụng các loại dao cắt chuyên dụng cho nhôm, với lớp phủ chống dính (như TiN hoặc DLC) để giảm thiểu hiện tượng này.
  • Tốc độ cắt và bước tiến dao: Đối với nhôm, tốc độ cắt nên cao nhưng bước tiến dao cần phải được điều chỉnh cẩn thận để tránh gây ra hiện tượng dính dao hoặc làm hỏng bề mặt vật liệu.

3. Làm mát và bôi trơn

  • Làm mát thích hợp: Nhôm có tính dẫn nhiệt cao, nên cần có hệ thống làm mát để tránh làm dao bị nóng quá mức, dẫn đến hỏng dao. Sử dụng dung dịch làm mát hoặc khí nén cũng giúp giảm ma sát và loại bỏ phoi nhôm ra khỏi vùng cắt.
  • Bôi trơn: Sử dụng dầu bôi trơn hoặc các chất bôi trơn chuyên dụng khi gia công nhôm để giảm ma sát và nhiệt độ tại mũi cắt.

4. Tốc độ trục chính và bước tiến

  • Tốc độ trục chính: Nhôm thường cần tốc độ trục chính cao, có thể từ 8,000 đến 24,000 vòng/phút (RPM) tuỳ theo loại dao và ứng dụng. Đảm bảo máy CNC của bạn có thể điều chỉnh tốc độ này.
  • Bước tiến: Bước tiến cần phải được điều chỉnh phù hợp với tốc độ trục chính để đảm bảo bề mặt gia công nhẵn và tránh việc gây ra rung lắc hay kẹt dao.

5. Cắt phoi và loại bỏ phoi

  • Nhôm dễ tạo ra phoi dài và dính, điều này có thể gây tắc nghẽn khu vực cắt và làm giảm hiệu suất. Bạn cần có hệ thống hút phoi hoặc sử dụng các dòng khí để liên tục loại bỏ phoi ra khỏi khu vực cắt.

6. Kiểm tra chất lượng bề mặt

  • Nhôm dễ bị trầy xước và biến dạng bề mặt nếu không cẩn thận. Bạn nên thường xuyên kiểm tra bề mặt gia công để đảm bảo độ nhẵn và không có các vết trầy.

7. An toàn

  • Bảo vệ mắt và tai: Luôn đeo kính bảo hộ để tránh bị phoi bay vào mắt. Âm thanh khi gia công nhôm có thể khá lớn, vì vậy bảo vệ tai cũng là điều cần thiết.
  • Kiểm tra máy móc thường xuyên: Đảm bảo các bộ phận của máy CNC, đặc biệt là hệ thống kẹp phôi và dụng cụ cắt, hoạt động ổn định và an toàn.

Gia công nhôm đòi hỏi máy móc phải có độ ổn định, dao cắt chất lượng cao và quy trình làm mát, bôi trơn hợp lý để đạt được sản phẩm tốt nhất.

mẫu máy cnc mới nhất năm 2024

có nên mua máy cnc mini về học tập có được không?

Việc mua máy CNC mini để học tập là một ý tưởng rất tốt, đặc biệt nếu bạn đang muốn tìm hiểu về lập trình, gia công cơ khí hoặc các kỹ năng liên quan đến sản xuất. Dưới đây là một số lợi ích và điểm cần lưu ý khi mua máy CNC mini:

Lợi ích:

  1. Tiết kiệm chi phí: Máy CNC mini thường rẻ hơn nhiều so với các loại máy CNC lớn công nghiệp, giúp bạn dễ tiếp cận hơn khi mới bắt đầu học.
  2. Kích thước nhỏ gọn: Máy mini thường chiếm ít diện tích và dễ dàng đặt trong không gian học tập hoặc tại nhà.
  3. Học hỏi thực tế: Có thể trực tiếp thực hành các kỹ thuật lập trình CNC, gia công vật liệu với máy thật thay vì chỉ lý thuyết.
  4. Tính linh hoạt: Máy CNC mini có thể sử dụng cho nhiều loại vật liệu khác nhau như gỗ, nhựa, và kim loại nhẹ, phù hợp để bạn thử nghiệm.

Điểm cần lưu ý:

  1. Hỗ trợ kỹ thuật: Nếu bạn là người mới bắt đầu, chọn những sản phẩm có hỗ trợ kỹ thuật tốt, hoặc có cộng đồng người dùng để dễ dàng tìm sự trợ giúp.

Nếu bạn muốn thử nghiệm và học tập cơ bản, máy CNC mini là lựa chọn hợp lý. Tuy nhiên, nếu bạn có ý định làm các dự án lớn hoặc gia công vật liệu nặng, có thể bạn sẽ cần một máy CNC mạnh hơn trong tương lai.

mẫu máy cnc mới nhất năm 2024

Tủ điện máy cnc bao gồm những gì? cách thức hoạt động ra sao? xem xong làm được ngay

Tủ điện của máy CNC (Computer Numerical Control) là một phần quan trọng trong hệ thống điều khiển của máy, giúp điều khiển và bảo vệ các thành phần điện và cơ khí. Các bộ phận chính trong tủ điện của máy CNC bao gồm:

Bộ điều khiển CNC (CNC Controller):

Đây là trung tâm điều khiển chính của máy CNC, nhận và xử lý dữ liệu từ phần mềm CAD/CAM để điều khiển các trục chuyển động của máy.
Bộ biến tần (Inverter):

Dùng để điều chỉnh tốc độ quay của động cơ trục chính (spindle motor) bằng cách thay đổi tần số dòng điện cung cấp cho động cơ.
Bộ nguồn (Power Supply):

Cung cấp năng lượng cho các thiết bị điện tử và mạch điều khiển trong máy CNC.
Rơ le và contactor:

Điều khiển bật/tắt các thiết bị điện lớn trong máy CNC như động cơ, hệ thống làm mát, và các thành phần khác.
PLC (Programmable Logic Controller):

Điều khiển và quản lý các tín hiệu điều khiển máy, như hành trình của các trục, cảm biến an toàn, hoặc công tắc giới hạn.
Servo drive và động cơ servo:

Servo drive điều khiển động cơ servo, cung cấp khả năng kiểm soát chính xác chuyển động của các trục máy.
Bộ bảo vệ quá tải và ngắn mạch (Circuit Breakers/Fuses):

Bảo vệ tủ điện và các thành phần bên trong tránh khỏi tình trạng quá tải hoặc ngắn mạch.
Biến áp (Transformer):

Chuyển đổi điện áp từ nguồn cấp vào thành điện áp phù hợp cho các thiết bị trong máy CNC.
Thiết bị làm mát (Cooling system):

Quạt hoặc các hệ thống làm mát khác giúp giảm nhiệt độ bên trong tủ điện, đảm bảo các thiết bị không bị quá nhiệt.
Cảm biến và công tắc hành trình (Sensors and Limit Switches):

Giúp kiểm soát và phản hồi vị trí, tốc độ của các trục và các yếu tố an toàn khác.
Những bộ phận này phối hợp với nhau để giúp máy CNC hoạt động chính xác, an toàn và hiệu quả.

Tài liệu hướng dẫn

hướng dẫn viết Post Processor 5 trục powermill 2020

Viết một Post Processor 5 trục cho PowerMill 2020 là một quá trình phức tạp đòi hỏi kiến thức về ngôn ngữ lập trình NC, cấu hình máy CNC, và cách hoạt động của phần mềm PowerMill. Dưới đây là hướng dẫn cơ bản giúp bạn bắt đầu:

1. Hiểu về Post Processor

Post Processor là phần mềm chuyển đổi đường chạy dao từ phần mềm CAM (Computer-Aided Manufacturing) thành mã NC có thể đọc được bởi máy CNC. Với máy CNC 5 trục, Post Processor phức tạp hơn do phải xử lý thêm các chuyển động xoay của các trục thứ 4 và thứ 5.

2. Cài đặt và Môi trường

  • Cài đặt PowerMill 2020: Đảm bảo bạn đã cài đặt PowerMill 2020 trên máy tính của mình.
  • Tài liệu và Ví dụ: Xem xét tài liệu của Autodesk và các ví dụ có sẵn để hiểu cấu trúc và cách viết Post Processor.

3. Cấu trúc cơ bản của Post Processor

Post Processor bao gồm các thành phần chính:

  • Header: Chứa thông tin về máy, người dùng, và các thông số ban đầu.
  • Motion: Xử lý các lệnh di chuyển của máy.
  • Footer: Kết thúc mã NC và đưa máy về trạng thái an toàn.

4. Bắt đầu viết Post Processor

  1. Tạo tập tin Post Processor:
    • Tạo một tập tin mới với định dạng .pmoptz trong PowerMill.
  2. Thiết lập thông tin máy:
    • Trong tập tin .pmoptz, khai báo các thông số cơ bản của máy, bao gồm các trục, giới hạn chuyển động, và các thông số khác.
  3. Viết mã cho các phần chính:

Header

plaintext

begin HEADER
"G21" ; Sử dụng hệ mét
"G17 G40 G49 G80" ; Thiết lập mặc định
"G90" ; Chế độ tuyệt đối
"M6 T[TOOL]" ; Đổi dụng cụ
"G0 G54 X0 Y0 Z[SAFEZ]" ; Đưa máy về vị trí an toàn
end HEADER

Motion

plaintext

begin LINEAR
"G1 X[X] Y[Y] Z[Z] F[FEED]" ; Di chuyển tuyến tính
end LINEAR

begin RAPID
"G0 X[X] Y[Y] Z[Z]" ; Di chuyển nhanh
end RAPID

begin ARC
if (plane == XY)
"G2 X[X] Y[Y] I[I] J[J] F[FEED]" ; Chuyển động cung tròn trên mặt phẳng XY
else
"G2 X[X] Y[Y] Z[Z] I[I] J[J] K[K] F[FEED]" ; Chuyển động cung tròn trên không gian 3D
end ARC

begin ROTARY
"G1 A[A] C[C] F[FEED]" ; Chuyển động xoay
end ROTARY

Footer

plaintext

begin FOOTER
"G0 G28 X0 Y0 Z0" ; Đưa máy về gốc
"M30" ; Kết thúc chương trình
end FOOTER

5. Kiểm tra và Debug

  • Kiểm tra trên máy ảo: Sử dụng phần mềm mô phỏng để kiểm tra mã NC trước khi chạy trên máy thực.
  • Debug: Chỉnh sửa và kiểm tra lại mã để đảm bảo không có lỗi và máy CNC hoạt động đúng như mong muốn.

6. Tài liệu và Hỗ trợ

  • Tài liệu PowerMill: Tìm hiểu thêm về các lệnh và chức năng trong tài liệu của Autodesk.
  • Diễn đàn và Cộng đồng: Tham gia các diễn đàn và cộng đồng trực tuyến để nhận hỗ trợ và học hỏi từ những người có kinh nghiệm.

Kết luận

Viết Post Processor cho máy CNC 5 trục trong PowerMill 2020 đòi hỏi sự tỉ mỉ và kiến thức chuyên môn. Bằng cách tuân theo các bước trên và kiên trì học hỏi, bạn sẽ có thể tạo ra Post Processor hiệu quả cho máy của mình.

mẫu máy cnc mới nhất năm 2024

cấu tạo biến tần cho spindle

Biến tần (Variable Frequency Drive – VFD) là thiết bị được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ điện, trong trường hợp này là động cơ trục chính (spindle) của máy CNC. Dưới đây là cấu tạo và các thành phần chính của biến tần cho spindle:

Cấu tạo Biến Tần cho Spindle

  1. Nguồn cung cấp (Power Supply)
    • AC Input: Biến tần nhận điện áp xoay chiều (AC) từ lưới điện, thường là 220V hoặc 380V tùy theo loại biến tần.
    • Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC).
  2. Mạch lọc (Filter Circuit)
    • Bộ lọc nhiễu (EMI Filter): Giảm nhiễu điện từ và nhiễu tần số cao từ nguồn điện đầu vào.
    • Tụ điện lọc (DC Bus Capacitor): Làm mịn điện áp DC, giúp ổn định điện áp cung cấp cho bộ nghịch lưu.
  3. Bộ nghịch lưu (Inverter)
    • IGBT (Insulated Gate Bipolar Transistor): Các transistors được điều khiển bằng xung PWM (Pulse Width Modulation) để chuyển đổi điện áp DC thành điện áp AC với tần số và biên độ có thể điều chỉnh.
    • Bộ điều khiển xung (PWM Controller): Tạo ra các xung PWM để điều khiển các IGBT, thay đổi tần số và điện áp đầu ra.
  4. Mạch điều khiển (Control Circuit)
    • Vi xử lý (Microcontroller or DSP): Điều khiển toàn bộ hoạt động của biến tần, bao gồm điều chỉnh tần số, điện áp, và các chức năng bảo vệ.
    • Giao diện người dùng (User Interface): Màn hình và bàn phím hoặc nút bấm để người dùng cài đặt và điều chỉnh các thông số.
  5. Bộ điều khiển vòng kín (Closed-Loop Control)
    • Cảm biến tốc độ (Speed Sensor): Theo dõi tốc độ của động cơ và cung cấp thông tin phản hồi cho bộ điều khiển.
    • Bộ điều khiển PID (PID Controller): Điều chỉnh tín hiệu điều khiển để duy trì tốc độ và mô-men xoắn theo yêu cầu.
  6. Mạch bảo vệ (Protection Circuit)
    • Bảo vệ quá dòng (Overcurrent Protection): Ngắt mạch khi dòng điện vượt quá giới hạn an toàn.
    • Bảo vệ quá áp (Overvoltage Protection): Bảo vệ biến tần khi điện áp đầu vào vượt quá giới hạn.
    • Bảo vệ quá nhiệt (Overtemperature Protection): Bảo vệ thiết bị khi nhiệt độ vượt quá ngưỡng cho phép.

Nguyên lý Hoạt động của Biến Tần

  1. Chuyển đổi AC sang DC: Điện áp AC đầu vào được chỉnh lưu và làm mịn để tạo ra điện áp DC ổn định.
  2. Điều khiển nghịch lưu: Bộ điều khiển xung PWM tạo ra các xung để điều khiển IGBT, chuyển đổi điện áp DC thành điện áp AC với tần số và biên độ điều chỉnh được.
  3. Điều chỉnh tốc độ và mô-men xoắn: Bằng cách thay đổi tần số và biên độ của điện áp AC, biến tần điều khiển tốc độ và mô-men xoắn của động cơ trục chính.
  4. Phản hồi và điều chỉnh: Sử dụng thông tin từ cảm biến tốc độ và các bộ điều khiển PID, biến tần liên tục điều chỉnh tín hiệu đầu ra để duy trì tốc độ và mô-men xoắn theo yêu cầu.

Ưu điểm của Biến Tần cho Spindle

  • Điều khiển chính xác: Khả năng điều chỉnh tốc độ và mô-men xoắn một cách chính xác.
  • Tiết kiệm năng lượng: Giảm tiêu thụ năng lượng bằng cách tối ưu hóa hoạt động của động cơ.
  • Bảo vệ động cơ: Các chức năng bảo vệ giúp tăng tuổi thọ và độ tin cậy của động cơ.
  • Linh hoạt: Có thể dễ dàng điều chỉnh và cài đặt các thông số vận hành tùy theo yêu cầu của ứng dụng.

Biến tần là thành phần không thể thiếu trong hệ thống điều khiển trục chính của máy CNC, giúp tối ưu hóa hiệu suất và đảm bảo độ chính xác trong quá trình gia công.

mẫu máy cnc mới nhất năm 2024

cấu tạo trục chính spinlde không chổi than

Trục chính (spindle) không chổi than, còn gọi là trục chính BLDC (Brushless DC Motor), là một thành phần quan trọng trong máy CNC và các máy công cụ khác, được sử dụng để quay dao cắt với tốc độ cao và độ chính xác. Dưới đây là cấu tạo và các thành phần chính của trục chính không chổi than:

Cấu tạo của Trục chính (Spindle) Không Chổi Than

  1. Stator (Phần đứng yên):
    • Cuộn dây (Windings): Được quấn quanh lõi sắt, tạo ra từ trường khi có dòng điện chạy qua.
    • Lõi sắt (Iron Core): Tăng cường từ tính tạo ra bởi cuộn dây.
  2. Rotor (Phần quay):
    • Nam châm vĩnh cửu (Permanent Magnets): Được gắn trên rotor, tạo ra từ trường cố định tương tác với từ trường của stator.
    • Trục quay (Shaft): Gắn với rotor, truyền chuyển động quay ra bên ngoài.
  3. Vỏ (Housing):
    • Vỏ ngoài (Outer Housing): Bảo vệ các bộ phận bên trong và giúp tản nhiệt.
    • Cánh tản nhiệt (Cooling Fins): Giúp tản nhiệt trong quá trình hoạt động, thường được tích hợp trên vỏ ngoài.
  4. Ổ đỡ (Bearings):
    • Ổ bi (Ball Bearings): Giúp rotor quay mượt mà và giảm ma sát.
    • Vòng đệm (Seals): Bảo vệ ổ bi khỏi bụi và tạp chất.
  5. Cảm biến Hall (Hall Sensors):
    • Được sử dụng để phát hiện vị trí của rotor, giúp điều khiển tốc độ và vị trí chính xác của động cơ.
  6. Bộ điều khiển động cơ (Motor Controller):
    • Bộ điều khiển ESC (Electronic Speed Controller): Điều khiển tốc độ và hướng quay của trục chính bằng cách thay đổi tần số và pha của dòng điện cấp vào cuộn dây.
    • Mạch điều khiển (Control Circuit): Có thể kết nối với phần mềm điều khiển CNC để điều chỉnh tốc độ và hoạt động của trục chính.
  7. Đầu kẹp (Collet/Chuck):
    • Đầu kẹp dao (Tool Holder): Giữ chặt dao cắt hoặc mũi khoan. Thường có thể thay đổi kích thước để phù hợp với các loại dao cắt khác nhau.
    • Cơ cấu siết chặt (Clamping Mechanism): Có thể là cơ cấu siết bằng tay hoặc cơ cấu tự động.

Nguyên lý hoạt động

  1. Nguồn điện: Cung cấp điện áp cho bộ điều khiển động cơ (ESC).
  2. Điều khiển dòng điện: Bộ điều khiển ESC điều chỉnh dòng điện qua các cuộn dây của stator theo một trình tự nhất định, tạo ra từ trường xoay.
  3. Tương tác từ trường: Từ trường xoay của stator tương tác với từ trường của nam châm vĩnh cửu trên rotor, tạo ra lực quay rotor.
  4. Cảm biến Hall: Giúp xác định vị trí chính xác của rotor và điều chỉnh tần số và pha của dòng điện để duy trì tốc độ và hướng quay mong muốn.
  5. Trục quay: Trục quay (shaft) truyền chuyển động quay ra ngoài, nơi mà đầu kẹp dao giữ chặt dao cắt hoặc mũi khoan để thực hiện gia công.

Ưu điểm của Trục Chính Không Chổi Than

  • Hiệu suất cao: Hiệu suất cao hơn so với động cơ có chổi than do giảm ma sát.
  • Tuổi thọ dài: Không có chổi than, giảm hao mòn cơ học.
  • Bảo dưỡng thấp: Ít cần bảo dưỡng hơn do không có chổi than cần thay thế.
  • Điều khiển chính xác: Đáp ứng nhanh và điều khiển tốc độ chính xác nhờ cảm biến Hall và bộ điều khiển ESC.

Trục chính không chổi than là lựa chọn lý tưởng cho các ứng dụng yêu cầu tốc độ cao và độ chính xác, như trong các máy CNC mini 3 trục.

Tài liệu hướng dẫn

cấu tạo của máy cnc mini 3 trục

Máy CNC mini 3 trục thường được sử dụng cho các công việc gia công nhỏ như cắt, khắc, và khoan trên các vật liệu như gỗ, nhựa, và kim loại nhẹ. Cấu tạo cơ bản của máy CNC mini 3 trục bao gồm các thành phần sau:

1. Khung máy (Frame)

  • Chất liệu: Thường làm từ nhôm hoặc thép để đảm bảo độ cứng và ổn định.
  • Cấu trúc: Gồm các thanh ngang và dọc tạo nên khung cơ bản của máy, giúp giữ vững và hỗ trợ các bộ phận khác.

2. Trục X, Y, và Z

  • Trục X: Di chuyển theo chiều ngang (trái – phải).
  • Trục Y: Di chuyển theo chiều dọc (trước – sau).
  • Trục Z: Di chuyển theo chiều lên – xuống.
  • Hệ thống dẫn hướng: Sử dụng thanh trượt hoặc đường ray dẫn hướng để đảm bảo chuyển động mượt mà và chính xác.
  • Trục vít me bi (Ball screw) hoặc trục vít me thường (Lead screw): Sử dụng để truyền động cho các trục X, Y, Z.

3. Động cơ bước (Stepper Motors) hoặc Servo Motors

  • Động cơ bước: Thường được sử dụng do giá thành thấp và dễ điều khiển.
  • Servo Motors: Được sử dụng khi yêu cầu độ chính xác cao hơn và khả năng phản hồi tốt.

4. Bộ điều khiển (Controller)

  • Bo mạch điều khiển (Controller Board): Thường là Arduino, GRBL Shield, hoặc các loại bo mạch điều khiển chuyên dụng khác.
  • Driver động cơ (Motor Drivers): Điều khiển và cấp nguồn cho động cơ bước hoặc servo motors.
  • Nguồn điện (Power Supply): Cung cấp nguồn điện ổn định cho toàn bộ hệ thống.

5. Trục chính (Spindle)

  • Động cơ trục chính (Spindle Motor): Thường là động cơ DC hoặc AC tốc độ cao.
  • Đầu kẹp (Collet): Giữ chặt dao cắt hoặc mũi khoan.

6. Bàn máy (Bed/Table)

  • Chất liệu: Có thể làm từ nhôm, thép hoặc vật liệu tổng hợp.
  • Tính năng: Có thể có lỗ ren để gắn chặt vật liệu gia công hoặc sử dụng bàn hút chân không.

7. Hệ thống truyền động

  • Dây đai (Belt Drive): Thường được sử dụng trong các máy CNC mini do dễ lắp đặt và bảo dưỡng.
  • Trục vít me (Lead screw/Ball screw): Sử dụng cho độ chính xác cao hơn.

8. Hệ thống làm mát (Cooling System)

  • Quạt làm mát: Làm mát trục chính hoặc các bộ phận khác.
  • Hệ thống phun sương: Làm mát dao cắt khi gia công kim loại.

9. Hệ thống cảm biến (Sensors)

  • Cảm biến giới hạn (Limit switches): Giúp xác định vị trí và giới hạn hành trình của các trục.
  • Cảm biến homing: Để thiết lập vị trí ban đầu của các trục.

10. Phần mềm điều khiển

  • Phần mềm CAM (Computer-Aided Manufacturing): Dùng để tạo mã G-Code từ bản vẽ CAD.
  • Phần mềm điều khiển CNC: Như Mach3, GRBL Controller, hoặc phần mềm tùy chỉnh đi kèm với bo mạch điều khiển.

Quy trình hoạt động cơ bản:

  1. Thiết kế: Tạo bản vẽ trên phần mềm CAD.
  2. Lập trình: Sử dụng phần mềm CAM để tạo mã G-Code từ bản vẽ CAD.
  3. Tải mã G-Code: Nạp mã G-Code vào phần mềm điều khiển CNC.
  4. Gia công: Máy CNC thực hiện quá trình cắt, khắc, hoặc khoan theo mã G-Code.

Hy vọng thông tin trên giúp bạn hiểu rõ hơn về cấu tạo của máy CNC mini 3 trục.

Tài liệu hướng dẫn

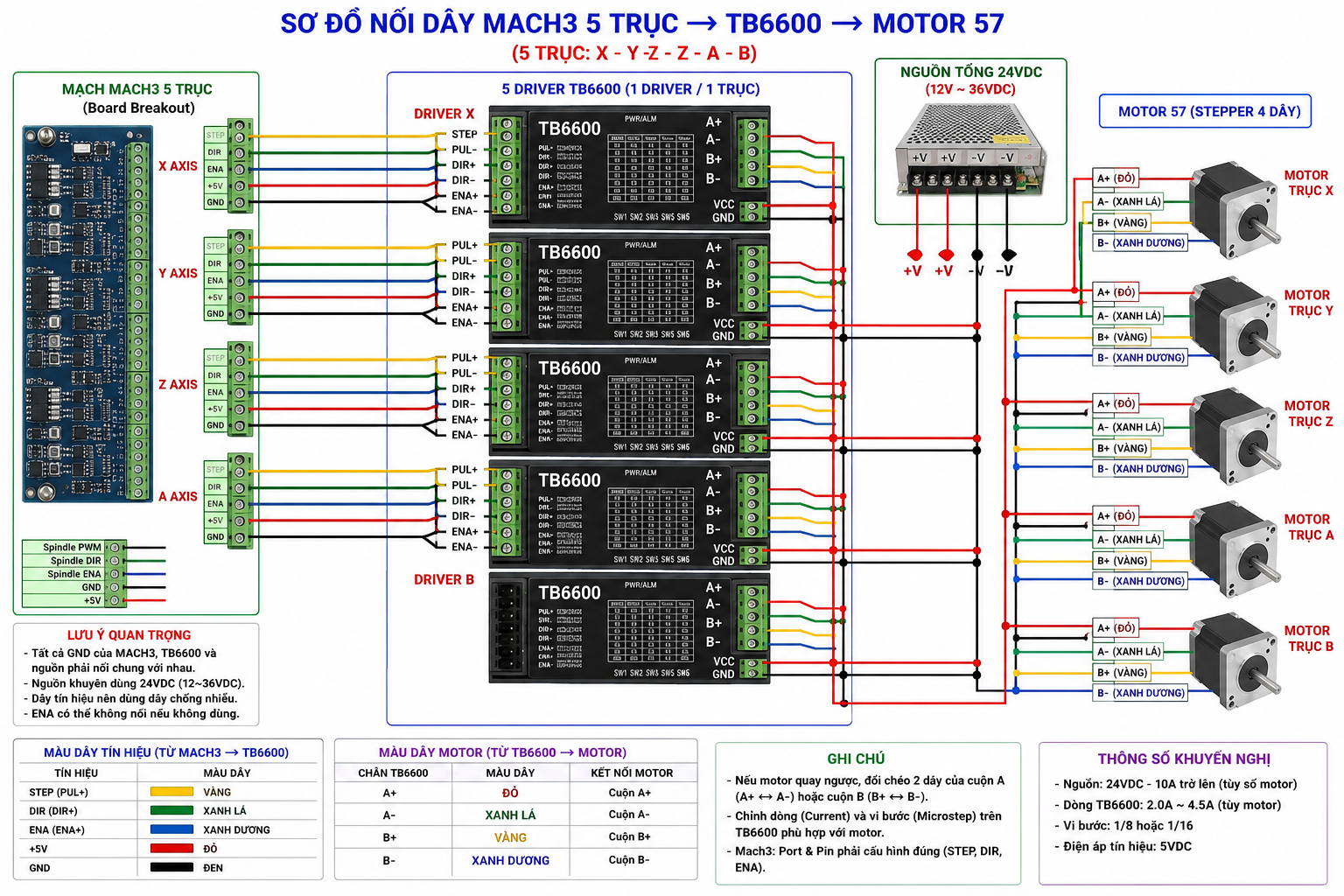

hướng dẫn đấu nối mach3 5 trục với servo

Để đấu nối Mach3 5 trục với động cơ servo, bạn cần thực hiện theo các bước sau:

Thiết bị cần chuẩn bị:

  1. Máy tính: Cài đặt phần mềm Mach3.
  2. Bo mạch điều khiển (Breakout Board): Có thể là Bo mạch điều khiển 5 trục.
  3. Servo Drivers: Điều khiển các động cơ servo.
  4. Động cơ servo: 5 động cơ servo tương ứng với 5 trục (X, Y, Z, A, B).
  5. Nguồn điện: Cung cấp năng lượng cho các thành phần.
  6. Cáp kết nối và dây dẫn: Đảm bảo chất lượng và đúng chuẩn.

Bước 1: Cài đặt phần mềm Mach3

  • Tải và cài đặt phần mềm Mach3 trên máy tính.
  • Cài đặt driver cho bo mạch điều khiển nếu cần thiết.

Bước 2: Kết nối bo mạch điều khiển với máy tính

  • Sử dụng cổng USB hoặc Parallel Port (LPT) để kết nối bo mạch điều khiển với máy tính.
  • Đảm bảo cài đặt đúng driver cho bo mạch điều khiển nếu sử dụng cổng USB.

Bước 3: Đấu nối servo driver với bo mạch điều khiển

  • Mỗi servo driver sẽ có các cổng kết nối chính bao gồm: PUL (Pulse), DIR (Direction), ENA (Enable).
  • Kết nối các cổng này với các chân tương ứng trên bo mạch điều khiển:
    • PUL+ (Pulse Positive) của driver nối với cổng Pulse+ của bo mạch điều khiển.
    • PUL- (Pulse Negative) của driver nối với cổng Pulse- của bo mạch điều khiển.
    • DIR+ (Direction Positive) của driver nối với cổng Direction+ của bo mạch điều khiển.
    • DIR- (Direction Negative) của driver nối với cổng Direction- của bo mạch điều khiển.
    • ENA+ (Enable Positive) của driver nối với cổng Enable+ của bo mạch điều khiển (nếu cần).
    • ENA- (Enable Negative) của driver nối với cổng Enable- của bo mạch điều khiển (nếu cần).

Bước 4: Đấu nối động cơ servo với servo driver

  • Kết nối dây nguồn và dây tín hiệu từ động cơ servo tới các cổng tương ứng trên servo driver theo hướng dẫn của nhà sản xuất.

Bước 5: Cấu hình Mach3

  1. Thiết lập cổng và chân (Port and Pins) trong Mach3:
    • Vào mục “Config” > “Ports and Pins”.
    • Cài đặt cổng (Ports) và chân (Pins) tương ứng cho mỗi trục (X, Y, Z, A, B).
  2. Thiết lập động cơ (Motor Tuning):
    • Vào “Config” > “Motor Tuning”.
    • Thiết lập các thông số như bước di chuyển (Steps per unit), tốc độ (Velocity), gia tốc (Acceleration) cho từng trục.
    • Lưu lại các thiết lập.
  3. Thiết lập giới hạn và homing (Limits and Homing):
    • Vào “Config” > “Homing/Limits”.
    • Cài đặt các giới hạn chuyển động và vị trí homing cho từng trục.

Bước 6: Kiểm tra và hiệu chỉnh

  • Sau khi hoàn tất đấu nối và cấu hình, bạn cần kiểm tra các trục bằng cách di chuyển từng trục trong Mach3.
  • Kiểm tra xem các động cơ servo có hoạt động đúng theo yêu cầu không.
  • Nếu cần, điều chỉnh lại các thông số trong Mach3 để đạt được hiệu suất và độ chính xác mong muốn.

Lưu ý:

  • Đảm bảo tắt nguồn khi thực hiện các kết nối để tránh hỏng hóc phần cứng.
  • Theo dõi hướng dẫn của nhà sản xuất bo mạch điều khiển và servo driver để đấu nối đúng cách.

Hy vọng những hướng dẫn trên sẽ giúp bạn đấu nối và cấu hình hệ thống Mach3 5 trục với động cơ servo một cách hiệu quả.
